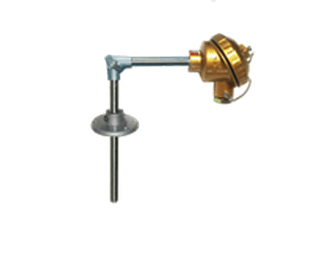

活动法兰角尺形 热电偶
介绍:工业用铠装式热电偶作为测量温度的传感器,通常和显示仪表.记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃~1800℃范围内的液体,蒸汽和气体介质积极固体的表一面温度。
公称压力:一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上,容许工作压力不仅与保护管材料,直径壁厚有关,还与其结构形式,安装方法,置入深度以及被测介质的流速和种类等有关。
工作原理:热电偶的工作原理是:两种不同成分的导体两端经焊接,形成回路,直接测温端叫测温端,接线端子端叫参比端。当测量端和参比端存在温差时;就会在回路时产生热电流,接上显示仪表。仪表上就指示出热电偶所产生的热电动势的对应温度值。热电偶的热电势将随着测量端温度升高而增长。热电动势的大小只和热电偶导体材质以及两端温差有关。和热电极的长度,直径无关。
热电偶的基本结构图:
型号,规格,参照表:
热电偶类别 | 产品型号 | 分度号 | 测量范围℃ | 保护管材料 | 规格 | 接线盒形式 |
总长L*L1mm |
单支镍铬-镍硅 | WRN-520 | K | 0~800 0~1000 | 1Cr18Ni9Ti 1Cr25Ni20 不锈钢 | 500*500 750*750 | 防贱式 |
双支镍铬-镍硅 | WRN2-520 |
单支镍铬-铜镍 | WRE-520 | E | 0~600 | 1Cr18Ni9Ti 不锈钢 |
双支镍铬-铜镍 | WRE2-520 |
单支镍铬-镍硅 | WRN-530 | K | 0~800 0~1000 | 1Cr18Ni9Ti 1Cr25Ni20 不锈钢 | 防水式 |
双支镍铬-镍硅 | WRN2-530 |
单支镍铬-铜镍 | WRE-530 | E | 0~600 | 1Cr18Ni9Ti 不锈钢 |
双支镍铬-铜镍 | WRE2-530 |
