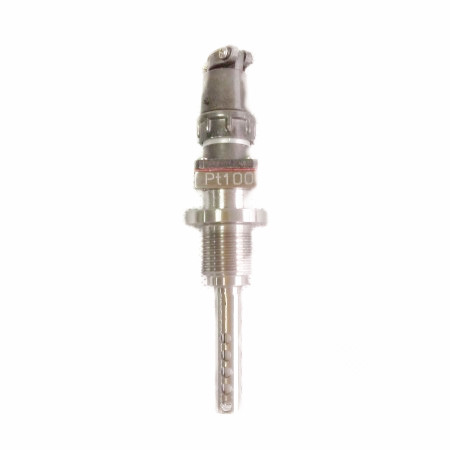

WZP-26S装配式铂电阻
产品型号:WZP-26S
产品产地:上海嘉定区昌吉路28号
发布日期:2021-09-22
浏览次数:
咨询电话:021-56629198
关 键 词:上海自动化仪表三厂,装配式铂电阻,WZP-26S
下一个产品 上一个产品

详细介绍

(一)装配式铂电阻产品简介

工业用铂电阻作为温度测量变送器,通常用来和显示、记录、调节仪表配套,直接测量各种生产过程中从-200℃~500℃范围内的液体、蒸气和气体介质以及固体等表面温度。

本系列装配式铂热电阻采用引进铂电阻元件作测温元件。因此,它具有良好的电输出性能,可为显示仪、记录仪、调节仪、扫描仪、数据记录仪以及电脑提供精确的温度变化输入信号。


(二)装配式铂电阻结构原理

装配式铂电阻是由感温元件、不锈钢外保护管、接线盒以及各种用途的固定装置组成,有双支和单支元件两种规格,双支铂电阻可以同时输出二组相同电阻信号供使用。

铂电阻是一种温度传感器,它是利用铂丝在温度变化时自身电阻也随着变化的特性来测量温度的,不锈钢保护管不但具有抗腐蚀性能,而且具有足够的机械强度,保证铂电阻能安全地使用在各种场合。装配式铂电阻接线盒分防溅式和防水式两种类型供选择。安装固定装置有固定螺纹、活动法兰盘、固定安装法兰盘和带固定螺栓锥形保护管装置等形式。


(三)装配式铂电阻主要技术指标

热电阻感温元件在0℃时的电阻值(R0)

分度号Pt100:A级R0=100±0.06Ω

B级R0=100±0.12Ω

◆量程规格

型号

分度号

测温范围℃

精度等级

允许偏差Δt

WZP

Pt100

-200~500

A级

±(0.15+0.002ㄧtㄧ)

B级

±(0.30+0.005ㄧtㄧ)

注:“t”为感温元件实测温度绝对值,双支电阻只供应B级。

◆热响应时间

在温度出现阶跃变化时,热电阻的输出变化至相当于该阶跃变化的50%所需的时间,称为热响应时间,用T0.5表示

◆公称压力

一般是指在常温下,保护管所能承受静态外压而不破裂,试验压力一般采用公称压力的1.5倍。实际上,允许公称压力不仅与保护管材料、直径、壁厚有关,而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。

◆热电阻绝缘电阻

常温绝缘电阻的试验电压可取直流10~100V任意值,环境温度应在15~35℃范围内,相对湿度应不大于80%。常温绝缘值应不小于100MΩ。

◆热电阻允许通过电流

通过铂电阻的测量电流最大不超过5mA。


(四)装配式铂电阻分类型式

◆接线盒分类:防溅式接线盒、防水式接线盒

◆安装固定装置分类:固定螺纹式、活动法兰式、固定法兰式、固定螺纹锥形保护管式


五)装配式铂电阻型号规格

◆用于测量流动气体和液体

型号

分度号

测温范围℃

精度等级

热响应时间T0.5S

长度Lmm

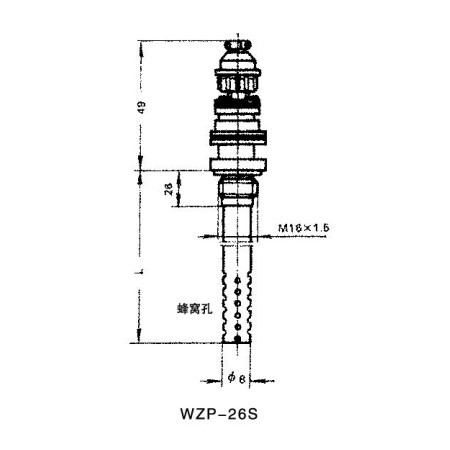

WZP-26S

Pt100

-200~300

A级或B级

≤5

50

75

100

125

150

注:(1)保护管材料:1Cr18Ni9Ti不锈钢

(2)结构特征:带固定螺栓接头
