产品简介
在某些特殊场合，如化工厂、冶炼厂、火电厂、制药厂等，必须用特殊材料和结构的热电偶热电阻，本厂自90年代以来已开发和生产了各种规格型号的耐腐耐磨型热电偶热电阻供客户使用，得到了广大客户的认可。本系列产品包括耐腐型涂层热电偶热电阻和烧结四氟型热电偶热电阻，本厂生产的WRN-330-F耐腐热电偶被广泛用于化工厂、制药厂等工作场所。

技术参数
◆测量范围：0-250℃
◆分度号：K分度
◆热电偶类别：镍铬-镍硅
◆精度等级：Ⅰ级（±1.5℃或±0.004｜t｜）Ⅱ级（±1.5℃或±0.0075｜t｜）
◆接线盒形式：防水式接线盒
◆保护管直径：Φ16mm+2mm
◆保护管材质：不锈钢304、321、316+四氟
◆安装方式：活动法兰连接
◆热响应时间：T0.5<120S（在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示）。
◆热电偶公称压力：常压（一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法，置入深度以及被测介质的流速和种类等有关）。
◆热电偶置入深度：l=150-1000mm或根据需要
◆热电偶绝缘电阻：常温绝缘电阻的试验电压为直流500V±50V，大气条件为温度15~35℃，相对湿度45%，大气压力86~106kPa，它的常温绝缘值应≥100MΩ。
◆执行标准：JB/T9238-1999

工作原理
当有两种不同的导体，其两端相互焊接时，两结点处的温度不同，一端温度为测量端或工作端，另一端温度为自由端或冷端，当两端温度存在温差时，就会在回路时产生热电流，配上显示仪表，仪表上就能显示出热电偶所产生的热电动势的对应温度值。热电偶的热电动势将随着测量端或工作端的温度升高而增长，热电偶的热电动势的大小只和导体材质及两端温差有关，和导体的长度、直径无关。

安装图片及尺寸

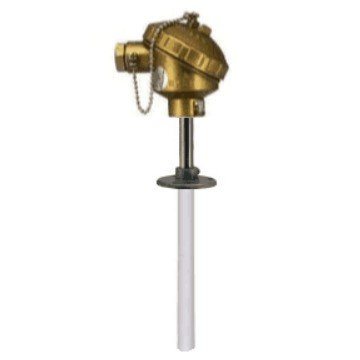

◆WRN-330-F耐腐热电偶
d=16+2mm 法兰外径70mm中心距54mm
