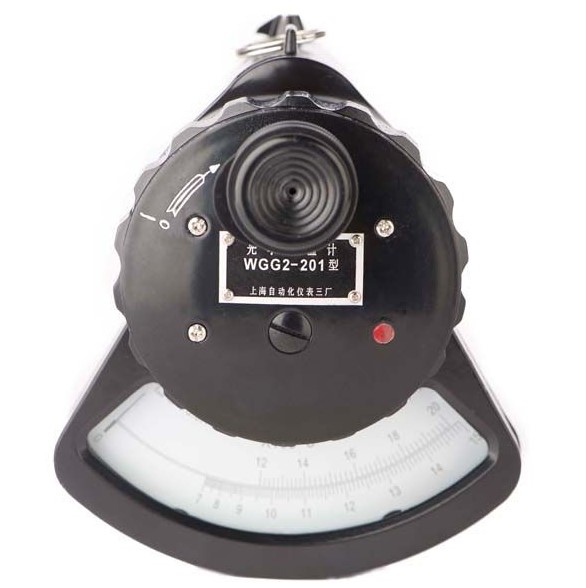

WGG2-201光学高温计(上海自动化仪表三厂)
【产品简介】
WGG2型是非接触式测量高温的仪表，当被测量的温度高于热电偶所能使用的范围，以及热电偶不可能装置或不适宜装置的场所，用光学高温计一般可以满足这个要求。
它广泛地用来测量冶炼、浇铸、轧钢、玻璃熔窖、锻打、热处理等温度，是冶金、化工和机械等工业生产过程中不可缺少的温度测量仪表之一，并符合JB/T2167-1999标准。
【型号规格】
| 产品型号 | 测量范围℃ | 量程℃ | 允许基本误差℃ | 附注 |
| 温度范围 | 误差值 |
| WCG2-201 | 700～2000 | 700～1500 | 800～﹤900 | ±33 | 800℃以下仅作参考 |
| 900～1500 | ±22 |
| 1200～2000 | ±30 |
|
【主要参数】
| 主要参数 |
|---|
| 测量精度700～800℃ | ±33 |
| 测量精度800～1500℃ | ±22 |
| 测量精度1200～2000℃ | ±30 |
| 环境温度 | 10~50℃ |
| 相对湿度 | 不大于85% |
| 物镜与目标之间的距离 | ≥700mm |
| 工作电压 | 3V |
| 净重 | 约1.8kg |
| 外形尺寸 | 约252x140x164mm |
【结构与原理】
1.物镜 2.吸收玻璃 3.高温计灯泡 4.目镜 5.红滤光镜 6.测量电表 7.滑线电阻 8.高量程吸收玻璃 K.按钮开关 E.干电池R1R2R3R4R5电阻
产品的原理基于维恩公式，采用已知温度的亮度（高温计灯泡的灯丝的亮度）与被测物体的亮度进行比较来测量物体的温度，通过光学系统在一定波段（0.66μm）范围内比较灯丝与被测物体的表面亮度，使灯丝的亮度和被测物体的亮度相均衡，读出物体的亮度温度。
