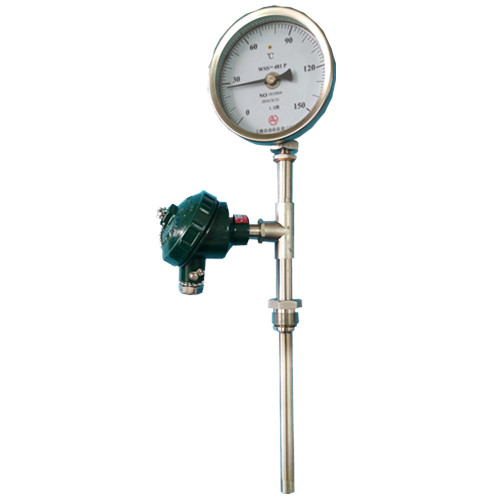

WSSP-381一体化双金属温度计(上海自动化仪表三厂）

产品简介

WSS带热电偶（阻）、温度变送器的双金属温度计是现场就地显示和远传电信号的温度传感器。它既可以现场指示温度又可传送热电偶（阻）和二线制温度变送器信号，作为新一代的温度计，可广泛用于冶金、石化、电力、轻纺、食品、国防等工业部门。

主要技术指标

1. 测量范围：-60～500℃

2. 精度等级：1.5级

3. 远传电信号偏差：

a. 分度号：E（镍铬-铜镍）允许偏差±2.5℃或0.75%t

b. 分度号：K（镍铬-镍硅）允许偏差±2.5℃或0.75%t

c. 分度号：Pt100（铂电阻）允许偏差

A级:±（0.15+0.002|t|）

B级:±（0.30+0.005|t|）

d. 分度号：Cu50(铜电阻) ±（0.30+0.006|t|）

e. 带温度变送器的基本误差；△=△1±0.5%FS

△ 1为热电偶（阻）允差对应输出基本误差；

FS为测量范围

4. 温度变送器传送方式：二线制（4～20mA）

变送器工作电源电压最低12V,最高36V,

额定工作电压24V

5. 温度计指示部分：（按温度计刻度盘的外径）

分为φ100、φ150mm

6. 尾管长度: L=100～1000mm

7. 尾管直径：d=φ16

8. 安装固定形式：

可动螺纹： 公制M27×2、英制 G3/4″

固定螺纹： 公制M27×2、

英制 G3/4″ZG3/4″NPT3/4″

其它有固定发兰、护套管、发兰带护套、

卡套螺栓参见附录1

注：若用户需要其他规格的螺纹，请注明规格

9.静压：6.3MPa

10.尾管材质一般采用1Cr18Ni9Ti，也可按用户需要

选用0Cr18Ni12Mo2Ti;SUS304; SUS316等，也

可在保护管外镀四氟乙烯或耐磨耐腐层
