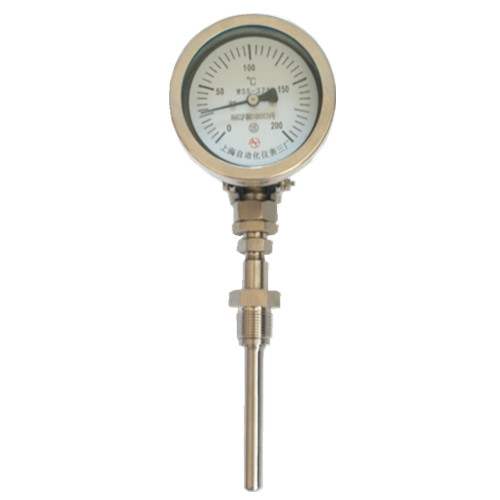

WSS-371万向抽芯式双金属温度计,上海自动化仪表三厂
产品简介
本厂生产的又金属温度计其保护管、节头、锁紧螺栓等均采用1Cr18Ni9Ti材料，表壳采用铝板拉伸成型经切削加工表面黑色电泳处理，表盖与表盒采用环型双层橡胶圈螺纹密封锁紧结构，故仪表整体防水防腐性能良好，径向型仪表采用弯管型结构，外型新颖、轻巧、美观与众不同。
双金属温度计是用于测量中，低温的现场检测仪表，可用来直接测量液化和气体的温度。与玻璃水银温度计相比具有无汞害、易读数、牢固耐用等优点。
工作原理
双金属温度计是利用绕制成螺旋管状的双金属片一端被固定，另一自由端与指针针连接，随着温度的变化而转动，并带动指针旋转指示温度的单针式指示温度计。
主要技术特性
测温范围：-60-50℃
精确度等级：1.5级，基本误差：限为量程的1.5%
温度计指示部分：（按温度计标度盘的外径表示）分φ60、φ100、φ150mm.
尾管长度：100－2000mm。
尾管直径：分别为φ6、φ10、（尾管长度100－1250mm时）φ12（尾管长度在1250－2000mm时）
安装部分螺纹:M16X1.5;M27X2;G1/2;G3/4.尾管及固定螺栓节头等材质均为1Cr18Ni9Ti不锈钢，耐压6.4MPa。
防水性能：温度计的外壳应能承受距离5米处用喷嘴直径25毫米的水龙头的喷水（喷嘴出口前水压不小于心不2公斤/厘米2）历时5分钟，不得有水渗入温度计外壳内部。符合IP65标准。
型号表示
W | S | S | 规格 | 内容 |
温 度 仪 表 | 金 属 膨 胀 式 | 双 金 属 | X |
| 带电接点 |
| - |
|
|
| 3 |
| φ60 |
4 |
| φ100 |
5 |
| φ150 |
标 度 盘 公 称 直 径 | 0 |
| 角型?亦称轴向型 |
1 |
| 直型?亦称径向型 |
8 |
| 万向型 |
5 |
| 热套式角型 |
6 |
| 热套式直型 |
7 |
| 热套式万向型 |
结 构 形 式 | 1 | 可动外螺纹接头 |
2 | 可动内螺纹接头 |
3 | 可动法兰 |
安 装 方 式 |
|
W | S | S | □ | - | □ | □ | □ |
|
工作条件
温度计型式 | 工作场所 | 温度℃ | 相对湿度％ |
普通 电接点型 | 掩蔽场所 | -25～+55 | 5～100％ |
户外场所 | -40～+85 | 5～100％ |
| -40～+55 | 〈85 |
为保证温度计的正确发汛、读数、应避免在震动或脉动的场合下使用 |
型号规格及测量范围
型号 | 外壳公称直径D | 测量范围℃ | 分格值℃ | 插入长度L | 保护管直径d | 安装螺纹T |
角 型 | 外螺纹节头 | WSS301 WSS401 WSS501 | 67 | -10～+40 -80～+40 0～50 0～100 0～150 0～200 0～300 0～400 ～500 | 1 2 1 2 2 5 5 10 10 | 75 100 150 200 250 300 400 500 750 1000 | 6 | M16×1.5G1/2” |
107 157 | 10 | M27×2 G3/4” |
内螺纹节头 | WSS302 WSS402 WSS502 | 67 | 6 | M16×1.5G1/2” |
107 157 | 10 | M27×2 G3/4” |
直 型 | 内螺纹节头 | WSS311 WSS411 WSS511 | 67 | 6 | M16×1.5G1/2” |
107 157 | 10 | M27×2 G3/4” |
内螺纹节头 | WSS312 WSS412 WSS512 | 67 | 6 | M16×1.5G1/2” |
107 157 | 10 | M27×2G3/4” |
万 向 型 | 外螺纹节头 | WSS481 WSS581 | 107 157 |
内螺纹节头 | WSS482 WSS582 | 107 157 |
热 套 式 角 型 | 外螺纹节头 | WSS451 WSS551 | 107 157 |
内螺纹节头 | WSS452 WSS552 | 107 157 |
热 套 式 直 型 | 外螺纹节头 | WSS461 WSS561 | 107 157 |
内螺纹节头 | WSS462 WSS562 | 107 157 |
热 套 式 万 向 型 | 外螺纹节头 | WSS471 WSS571 | 107 157 |
内螺纹节头 | WSS472 WSS572 | 107 157 |
电 接 点 角 型 | 外螺纹节头 | WXXS401 | 107 | 1250 1500 1750 2000 | 12 |
内螺纹节头 | WXXS402 |
电 接 点 直 型 号 | 外螺纹节头 | WXXS411 |
内螺纹节头 | WXXS412 |
电 接 点 万 向 型 | 外螺纹节头 | WXXS481 |
内螺纹节头 | WXXS482 |
电接点 | 热 套 式 角 型 | 外螺纹节头 | WXXS451 |
内螺纹节头 | WXXS452 |
电接点 | 热 套 式 直 型 | 外螺纹节头 | WXXS461 |
内螺纹节头 | WXXS462 |
电接点 | 热 套 式 万 向 型 | 外螺纹节头 | WXXS471 |
内螺纹节头 | WXXS472
|
