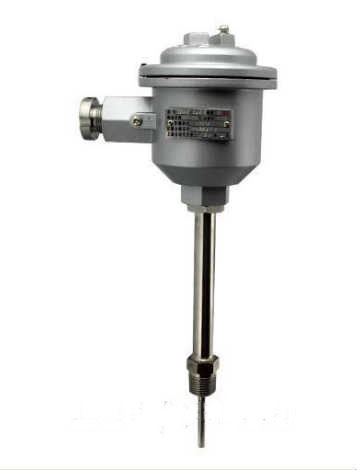

WZPK-24隔爆铠装热电阻简介

上海自动化仪表三厂工业用隔爆铠装热电阻是中低温区常用的一种温度检测仪表。热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。它可以直接测量各种生产过程中从-200℃至500℃范围内的易燃、易爆等液体、气体及固体表面的温度，还可以和显示仪表、记录仪表和电子调节器配套使用。

WZPK-24隔爆铠装热电阻主要技术参数

◆测量范围：-200~500℃

◆精度等级：A级，B级

◆防爆等级：dⅡBT4，dⅡCT4，dⅡBT6，dⅡCT6

◆热电阻接线：二线制接线，三线制接线，四线制接线

◆热响应时间：在温度出现阶跃变化时，热电阻的输出变化至相当于该变化的50%，所需

要的时间称为热响应时间，用T0.5表示

◆热阻阻公称压力：一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法，置入深度以及被测介质的流速和种类等有关

◆热电阻最小置入深度：应不小于其保护管外径的10-15倍（特殊产品例外）

◆热电阻自热影响：通过热电阻中测量电流5mA时，测得的电阻增量换算成温度值应不大于0.30℃

◆热电阻绝缘电阻：常温绝缘电阻的试验电压可取直流10～100V任意值，环境温度在15～35℃范围内，相对湿度应不大于80%。常温绝缘电阻值应不小于100MΩ

◆防护等级：IP54

隔爆热电阻工作原理

隔爆热电阻和装配式热电阻的结构，原理基本相同，所区别的是，隔爆型产品的接线盒（外壳）在设计上采用防爆特殊的结构，接线盒用高强度铝合金压铸而成，并具有足够的内部空间、壁厚和机械强度，橡胶密封圈的热稳定性均符合国家防爆标准，所以，当接线盒内部的爆炸性混合气体发生爆炸时，其内压不会破坏接线盒，而由此产生的热能不能向外扩散一传爆。

隔爆热电阻选型及技术参数
