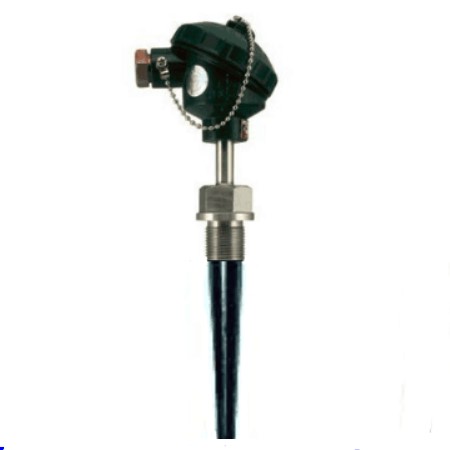

1、WZPN-631耐磨热电阻产品简介
在某些特殊场合，如化工厂、冶炼厂、火电厂、水泥厂等，必须采用特殊材料及结构的热电偶。
本厂自90年以来开发了耐腐耐磨型热电偶产品，经用户使用，效果理想。
耐磨型涂层目前有三种，其材料硬度HRC58-62,测温范围0-600℃、0-800℃（A）、0-1000℃（B）；耐腐型涂层具有良好的防腐性能，除了熔融金属锂、钾、钠、氢氟酸、三氟化氯、三氟化氧高流速的液氟外，它几乎柯抵抗它所有的化学介质，在0-250℃范围内长期使用。若固定螺纹要做成耐腐结构，则该螺纹不能在压力环境下工作。
钛合金管能耐海水，各种氯化物和次氯酸盐，湿氯和氧化性酸（包括发烟硝酸）碱等腐蚀，不耐较纯的还原性酸（硫酸、盐酸）的腐蚀，钛合金管测温范围在500℃以下,本产品仍符合JB/T9238-1999和JB/T8622-1997。
2、WZPN-631耐磨热电偶主要技术指标
耐磨型
名称 | 分度号 | 测温范围（℃） | 允许偏差△t(℃) |
镍铬-镍硅热电偶 | K | 0~600 | ±2.5℃或 ±0.0075∣t∣ |
镍铬-康铜热电偶 | E |
其它技术指标均符合JB/T9238-1999工业热电偶技术条件和JB/T8622-1997技术条件。
3、WZPN-631耐磨热电偶种类和规格
耐磨型热电偶 |
型号 | 分度号 | 涂层 | 测温范围℃ | 保护管直径d | 规格 |
WRNN-130(*) WRNN-230(*) WRNN-330(*) WRNN-430(*) | K | Ni60 | 0~600 | 16+1.5 | 300×150 350×200 400×250 450×300 550×400 650×500 900×750 1150×1000 1650×1500 2150×2000 |
WRNN2-130(*) WRNN2-230(*) WRNN2-330(*) WRNN2-430(*) |
WREN-130 WREN-230 WREN-330 WREN-430 | E |
WREN2-130 WREN2-230 WREN2-330 WREN2-430 |
WRNN-530(*) | K | 500×500 750×750 |
WRNN2-530(*) |
WREN-530 | E |
WREN2-530 |
WRNN-631(*) | K | d+1.5 | 225×75 250×100 300×150 350×200 400×250 |
WRNN2-631(*) |
WREN-631 | E |
WREN2-631 |
耐磨型热电阻（上海自动化仪表三厂） |
型号 | 分度号 | 涂层 | 测温范围℃ | 保护管直径d | 规格 |
WZPN-130 WZPN-230 WZPN-330 WZPN-430 | PT100
| Ni60 | -200~420℃ | 16+1.5 | 300×150 350×200 400×250 450×300 550×400 650×500 900×750 1150×1000 1650×1500 2150×2000 |
WZPN2-130 WZPN2-230 WZPN2-330 WZPN2-430 |
WZPN-131 WZPN-231 WZPN-331 WZPN-431 | 12+1.5 | 225×75 250×100 300×150 350×200 400×250 450×300 550×400 650×500 900×750 1150×1000 |
WZPN2-131 WZPN2-231 WZPN2-331 WZPN2-431
|
WZPN-631 WZPN2-631 | d+1.5
| 见耐磨热电偶 |
|
WZCN-130 WZCN-230 WZCN-330 WZCN-430 | CU50 | -50~100℃
| 16+1.5 | 同（12+1.5） 铂电阻规格 |
|
注：加*涂层和测温范围参考下表
耐磨型热电偶 |
（*） | 涂层 | 测量范围℃ |
B | WG1 | 0~800℃ |
C | WG2 | 0~1000℃
|
