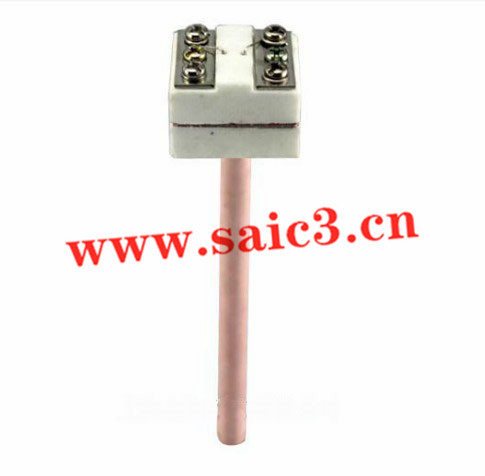

热电偶感温元件产品简介
工业用装配式热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃～1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。根据国家规定，我厂从1987年起开始生产符合IEC国际标准分度号的铂铑30-铂铑6、铂铑10-铂、镍铬-镍硅、镍铬-铜镍、铜-铜镍、铁-铜镍等型式热电偶，应符合JB/T9238-1999标准。

感温元件主要技术指标
◆温度测量范围和允许误差

注：“t”为感温元件的实测温度。
◆热响应时间：在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示。
◆热电偶公称压力：一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法，置入深度以及被测介质的流速和种类等有关。
◆热电偶最小置入深度：应不小于其保护管外径的8~10倍（特殊产品例外）。
◆热电偶绝缘电阻（常温）：常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15~35℃，相对湿度45%，大气压力86~106kPa

工作原理
热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路时产生热电流，接上显示仪表，仪表上就指示出热电偶所产生的热电动势的对应温度值。热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各安装固定装置

型号规格

热电偶类别	产品型号	分度号	测温范围℃	规格	附注
				总长mm
镍铬－镍硅	WRN-001	K （EU-2）*	0～800	用户自定	六点式以负极作公用极，呈树枝状，l系指由冷端到测温点的长度。
镍铬－铜镍	WRE-001	E （EA-2）*	0～600
镍铬－镍硅	WRN-002	K （EU-2）*	0～800	<10000	三对式，各对之间互不干扰。1系指由冷端到测温点的长度。
镍铬－铜镍	WRE-002	E （EA-2）*	0～600

注：1）热响应时间t0.5＜2S。

2）瓷珠材质：粘土质。

3）打“*”分度号作特殊规格订货。

2）热电偶感温元件

热电偶类别	产品型号	分度号	测温范围 ℃	规格
				直径d mm	瓷珠材质	总长L mm
单支镍铬－镍硅	WRN-010	K (EU-2)*	0～1000	￠11	粘土质	300 350 400 450 550 650 900 1150 1650 2150
单支镍铬－铜镍	WRE-010	E (EA-2)*	0～600
单支铂铑30－铂铑6	WRR-010	B (LL-2)*	0～1600	￠8	刚玉质
双支铂铑30－铂铑6	WRR2-010
单支铂铑10－铂	WRP-010	S (LB-3)*	0～1300
双支铂铑10－铂	WRP2-010

注：1）热响应时间t0.5＜3S。
2）打“*”分度号作特殊规格订货。
3）WRN-010和WRE-010型元件丝材直径为 ￠1.2～￠2和￠2.5mm，可带瓷接线板全套购买，亦可不带瓷接线板，主要供用户维修作更换的元件使用。

注：1）热响应时间t0.5＜45S。
2）打“*”分度号作特殊规格订货。
