产品简介
在某些特殊场合，必须用特殊材料和结构的热电偶或热电阻，本厂自90年代以来已开发和生产了各种规格型号的耐磨型热电偶热电阻供客户使用，并得到了广大客户的认可，本系列产品目前有三种，其材料硬度HRC58~62,测温范围0-600℃、0-800℃和0-1000℃。WZPN-230耐磨热电阻被广泛用于化工厂、冶炼厂、火电厂等工作场所。

技术参数
◆测量范围：-200-420℃
◆分度号：Pt100
◆精度等级：A级 ±(0.15℃+0.002｜t｜) B级 ±(0.30℃+0.005｜t｜)
◆接线盒形式：防水式接线盒
◆安装方式：固定螺纹
◆保护管直径：Φ16+1.5
◆保护管材质：不锈钢304，321，316+耐磨层
◆热电阻接线：二线制接线，三线制接线，四线制接线。
◆热响应时间：T0.5≤90S（在温度出现阶跃变化时，热电阻的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示）。
◆热阻阻公称压力：4MPa（一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法，置入深度以及被测介质的流速和种类等有关）。
◆热电阻置入深度：l=150-1500mm或根据用户需要
◆热电阻自热影响：通过热电阻中测量电流5mA时，测得的电阻增量换算成温度值应不大于0.30℃。
◆热电阻绝缘电阻：常温绝缘电阻的试验电压可取直流10～100V任意值，环境温度在15～35℃范围内，相对湿度应不大于80%。常温绝缘电阻值应不小于100MΩ。
◆执行标准：JB/T8622-1997

工作原理
热电阻是利用金属导体的电阻值随温度变化而变化的特性来测量温度的。热电阻的受热部分（感温元件）是用金属丝均匀地双绕在绝缘材料制成的骨架上而制成的。当被测介质有温度阶梯存在时，所测得的温度是感温元件所在范围内介质的平均温度。为了适应工业需求的多样化，现在已开始采用镍、锰等材料制造热电阻。热电阻通常需要把电阻信号通过引线连接到显示仪表，记录仪表或计算机上。

安装图片及尺寸

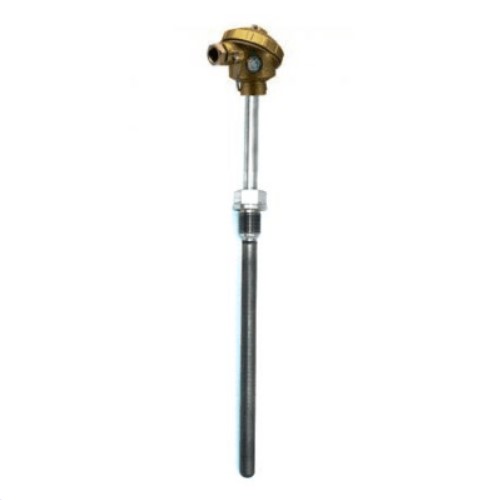

◆WZPN-230耐磨热电阻
d=16+1.5mm L=l+150mm 螺纹M27*2
