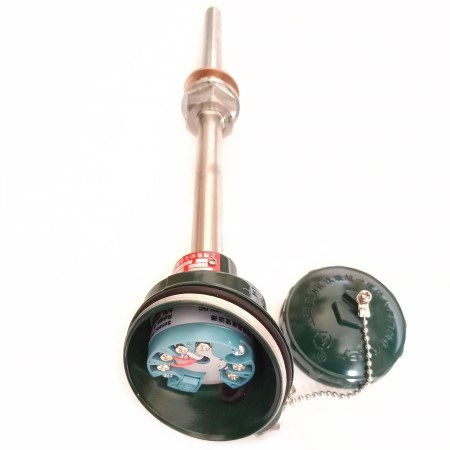

SBW系列带热电偶（阻）温度变送器

产品概述

SBW系列带热电偶或带热电阻温度变送器是DDZ-S系列仪表中的现场安装式温度变送单元。它集热电偶或热电阻同变送器为一体，直接测量各种工业过程中－200～1600℃范围内的液体、蒸汽和气体介质的温度，将温度转变成与热电偶、热电阻电信号成正比的4～20mA统一输出信号，送显示、记录调节仪表或计算机。作为新一代的温度变送器，它可广泛用于冶金、石油、化工、电力、轻工、纺织、食品、国防及科研等各部门。

产品特点

· 变送器部件是小型化的，可安装于热电偶热电阻的接线内，成为一体化温度变送器。

· 作为一体化温度变送器在工业现场直接输出4~20mA信号，这样既省去昂贵的补偿导线，又提高了信号长距离传送过程中的抗干扰能力。

· 变送器部件精度高、功耗低，使用环境温度范围宽，工作稳定可靠。而且由于采用硅橡胶密封结构，变送器耐震、耐湿，适宜于恶劣现场环境中使用。

· 具有线性化校正功能，热电偶温度变送器具有冷端温度自动补偿功能。

· 应用面广、既可与热电偶、热电阻形成一体化现场安装结构，也可作为功能模块安装在检测设备中。

主要技术指标

热电偶电动势允许偏差

注：1）t为被测温度（℃）

2）允许偏差，取两者中较大的一个值。

铂热电阻

铂热电阻的精度等级：A或B级

分度号：Pt100 0℃时的电阻值：R0=100±0.06Ω（A级）

R0=100±0.12Ω（B级）

允许偏差Δt(℃):

Pt100±(0.15+0.002∣t∣)(A级)

Pt100±(0.30+0.005∣t∣)(B级)

Cu50±0.1%R0

Cu100±0.1%R0

热响应时间：Т0.5<90S

变送器部件

输入：热电阻：Pt100、Cu50、Cu100

热电偶：K.E.S.B.T.N.

输出：在量程范围内输出4～20mA直流信号与热电阻的输入电阻信号成线性与热电偶输入的毫伏信号成线性。

基本误差：计算公式 Δ=Δ1+Δ2

Δ1热电偶（阻）允差对应输出基本误差。

Δ2变送器输出基本误差Δ2=±0.5%FS

传送方式：二线制

变送器工作电源电压zui低12V，zui高35V，额定工作电压24V。

负载：极限负载电阻按下式计算：

RL（max）=50×(Vmin－12)(即24V时负载电阻可在0～600Ω范围内选用，额定负载250Ω。)

正常工作环境：

a.环境温度：－25℃～80℃（危险场所不高于70℃）。

b.相对湿度：5%～95%。

c.机械振动：f≤55Hz，振幅<0.15mm

d.周围空气中不含有引起变送器腐蚀的介质。

e.环境温度影响：≤0.05%/1℃

型号表示

例SBWR-2180/其中230相当于WRE230

结构

带热电偶（阻）、温度变送器由热电偶或热电阻和变送器部件组成。

热电偶包括热电偶元件、保护管、接线盒等主要部份；两者的接线盒和保护管相同。

热电偶元件由铠装热电偶组成；热电阻元件由铠装铂电阻组成。

保护管：要求耐高温、耐磨蚀、能承受温度急剧变化，有良好的气密性及足够的机械强度，现采用两种不同牌号的不锈钢管制成。

接线盒用铝合金制成，为防水式，防护等级IP65。

变送器部件：由壳体、盖板、电路板、接线柱等组成，用硅橡胶浇封方法使用电子元件密封在壳体内，因此不可拆卸。

型号规格

带热电偶、热电阻温度变送器规格表

注：其它规格可特殊订货

安装固定位置

安装固定装置，可分固定螺蚊、锥形固定螺纹、固定法兰等三种形式，其结构尺寸见表。
