热电偶感温元件产品简介
工业用装配式热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃～1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。根据国家规定，我厂从1987年起开始生产符合IEC国际标准分度号的铂铑30-铂铑6、铂铑10-铂、镍铬-镍硅、镍铬-铜镍、铜-铜镍、铁-铜镍等型式热电偶，应符合JB/T9238-1999标准。
感温元件主要技术指标
◆温度测量范围和允许误差热电偶类别 | 代号 | 分度号 | 测温范围℃ | 允许误差Δt℃ |
铂铑30-铂铑6 | WRR | B | 0～1800 | ±1.5℃或±0.0025ㄧtㄧ |
铂铑10-铂 | WRP | S | 0～1600 | ±1.5℃或±0.0025ㄧtㄧ |
镍铬-镍硅 | WRN | K | 0～1300 | ±2.5℃或±0.0075ㄧtㄧ |
镍铬-铜镍 | WRE | E | 0～800 | ±2.5℃或±0.0075ㄧtㄧ |
注：“t”为感温元件的实测温度。
◆热响应时间：在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示。
◆热电偶公称压力：一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法，置入深度以及被测介质的流速和种类等有关。
◆热电偶最小置入深度：应不小于其保护管外径的8~10倍（特殊产品例外）。
◆热电偶绝缘电阻（常温）：常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15~35℃，相对湿度45%，大气压力86~106kPaa.对于长度＞1米的热电偶，常温绝缘电阻值与其长度的乘积应不小于100MΩ·m
即：Rr·L≥100MΩ·m L＞1m（式中：Rr-热电偶的常温绝缘电阻值MΩ L-热电偶的长度.m）
b.对于长度≤1米的热电偶，常温绝缘电阻值应不小于100MΩ
◆上限温度绝缘电阻：热电偶的上限温度绝缘电阻应不小于下表规定：上限温度tm ℃ | 试验温度t ℃ | 电阻值 MΩ |
100≤tm＜300 | t=tm | 10 |
300≤tm＜500 | t=tm | 2 |
500≤tm＜850 | t=tm | 0.5 |
850≤tm＜1000 | t=tm | 0.08 |
1000≤tm＜1300 | t=tm | 0.02 |
tm＞1300 | t=1300 | 0.02 |
工作原理
热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路时产生热电流，接上显示仪表，仪表上就指示出热电偶所产生的热电动势的对应温度值。热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各安装固定装置

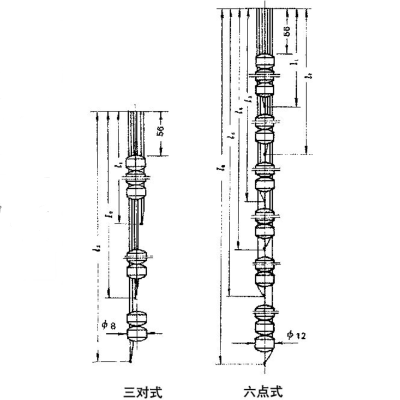

型号规格1）多对式热电偶感温元件
| 热电偶类别 | 产品型号 | 分度号 | 测温范围℃ | 规格 | 附注 |
| 总长mm |
| 镍铬－镍硅 | WRN-001 | K
（EU-2）* | 0～800 | 用户自定 | 六点式以负极作公用极，呈树枝状，l系指由冷端到测温点的长度。 |
|
| 镍铬－铜镍 | WRE-001 | E
（EA-2）* | 0～600 |
|
| 镍铬－镍硅 | WRN-002 | K
（EU-2）* | 0～800 | <10000 | 三对式，各对之间互不干扰。1系指由冷端到测温点的长度。 |
|
| 镍铬－铜镍 | WRE-002 | E
（EA-2）* | 0～600 |
|
注：1）热响应时间t0.5＜2S。
2）瓷珠材质：粘土质。
3）打“*”分度号作特殊规格订货。

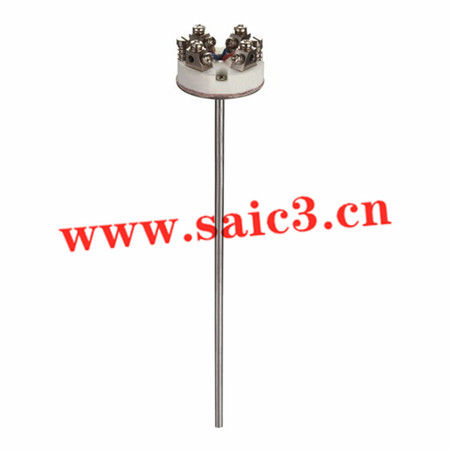

2）热电偶感温元件| 热电偶类别 | 产品型号 | 分度号 | 测温范围
℃ | 规格 |
直径d
mm | 瓷珠材质 | 总长L
mm |
|
| 单支镍铬－镍硅 | WRN-010 | K
(EU-2)* | 0～1000 | ￠11 | 粘土质 | 300
350
400
450
550
650
900
1150
1650
2150 |
|
|
| 单支镍铬－铜镍 | WRE-010 | E
(EA-2)* | 0～600 |
|
| 单支铂铑30－铂铑6 | WRR-010 | B
(LL-2)* | 0～1600 | ￠8 | 刚玉质 |
|
| 双支铂铑30－铂铑6 | WRR2-010 |
| 单支铂铑10－铂 | WRP-010 | S
(LB-3)* | 0～1300 |
| 双支铂铑10－铂 | WRP2-010 |
|
2）打“*”分度号作特殊规格订货。
3）WRN-010和WRE-010型元件丝材直径为 ￠1.2～￠2和￠2.5mm，可带瓷接线板全套购买，亦可不带瓷接线板，主要供用户维修作更换的元件使用。
3）铂铑热电偶元件
| 热电偶类别 | 产品型号 | 分度号 | 测温范围
℃ | 保护管
材料 | 规格 |
总长L
mm | 置深l
mm |
|
| 铂铑10－铂 | WRP-100 | S
(LB-3)* | 0～1300 | 高铝质 | 252 | 225 |
|
注：1）热响应时间t0.5＜45S。
2）打“*”分度号作特殊规格订货。
