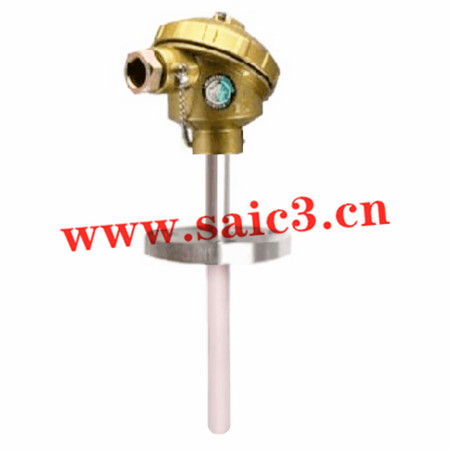

装配式热电偶产品简介
工业用装配式热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃～1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
根据国家规定，我厂从1987年起开始生产符合IEC国际标准分度号的铂铑30-铂铑6、铂铑10-铂、镍铬-镍硅、镍铬-铜镍、铜-铜镍、铁-铜镍等型式热电偶，应符合JB/T9238-1999标准。
装配式热电偶主要技术指标
◆温度测量范围和允许误差
热电偶类别 | 代号 | 分度号 | 测温范围℃ | 允许误差Δt℃ |
铂铑30-铂铑6 | WRR | B | 0～1800 | ±1.5℃或±0.0025ㄧtㄧ |
铂铑10-铂 | WRP | S | 0～1600 | ±1.5℃或±0.0025ㄧtㄧ |
镍铬-镍硅 | WRN | K | 0～1300 | ±2.5℃或±0.0075ㄧtㄧ |
镍铬-铜镍 | WRE | E | 0～800 | ±2.5℃或±0.0075ㄧtㄧ |
注：“t”为感温元件的实测温度。
◆热响应时间：在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示。
◆热电偶公称压力：一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法，置入深度以及被测介质的流速和种类等有关。
◆热电偶最小置入深度：应不小于其保护管外径的8~10倍（特殊产品例外）。
◆热电偶绝缘电阻（常温）：常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15~35℃，相对湿度45%，大气压力86~106kPa
a.对于长度＞1米的热电偶，常温绝缘电阻值与其长度的乘积应不小于100MΩ·m
即：Rr·L≥100MΩ·m L＞1m（式中：Rr-热电偶的常温绝缘电阻值MΩ L-热电偶的长度.m）
b.对于长度≤1米的热电偶，常温绝缘电阻值应不小于100MΩ
◆上限温度绝缘电阻：热电偶的上限温度绝缘电阻应不小于下表规定：
上限温度tm ℃ | 试验温度t ℃ | 电阻值 MΩ |
100≤tm＜300 | t=tm | 10 |
300≤tm＜500 | t=tm | 2 |
500≤tm＜850 | t=tm | 0.5 |
850≤tm＜1000 | t=tm | 0.08 |
1000≤tm＜1300 | t=tm | 0.02 |
tm＞1300 | t=1300 | 0.02 |
装配式热电偶工作原理
热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路时产生热电流，接上显示仪表，仪表上就指示出热电偶所产生的热电动势的对应温度值。
热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。
装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各安装固定装置组成。
装配式热电偶型号表示
装配式热电偶型号规格
◆统一设计型热电偶
1）无固定装置式（陶瓷保护管）热电偶
热电偶类别 | 产品型号 | 分度号 | 测温范围℃ | 规格 | 热响应时间T0.5 S |
直径mm | 保护管材料 |
单支铂铑30-铂铑6 | WRR-120 | B | 0~1600 | ￠16 | 刚玉质 | ＜150 |
WRR-121 | ￠25 | ＜360 |
双支铂铑30-铂铑6 | WRR2-120 | ￠16 | ＜150 |
WRR2-121 | ￠25 | ＜360 |
单支铂铑10-铂 | WRP-120 | S | 0~1300 | ￠16 | 高铝质 | ＜150 |
WRP-121 | ￠25 | ＜360 |
双支铂铑10-铂 | WRP2-120 | ￠16 | ＜150 |
WRP2-121 | ￠25 | ＜360 |
单支镍铬-镍硅 | WRN-122 | K | 0~1100 | ￠16 | 高铝质 | ＜240 |
WRN-123 | 0~1200 | ￠20 |
双支镍铬-镍硅 | WRN2-123 | 0~1100 |
单支铂铑30-铂铑6 | WRR-130 | B | 0~1600 | ￠16 | 刚玉质 | ＜150 ＜360 ＜150 ＜360 |
WRR-131 | ￠25 |
双支铂铑30-铂铑6 | WRR2-130 | ￠16 |
WRR2-131 | ￠25 |
单支铂铑10-铂 | WRP-130 | S | 0~1300 | ￠16 | 高铝质 | ＜150 ＜360 ＜150 ＜360 |
WRP-131 | ￠25 |
双支铂铑10-铂 | WRP2-130 | ￠16 |
WRP2-131 | ￠25 |
单支镍铬-镍硅 | WRN-133 | K | 0~1200 | ￠20 | 高铝质 | ＜240 |
双支镍铬-镍硅 | WRN2-133 | 0~1100 |
注：1）结构特征：非置入部分为碳钢20#
2）直径￠25mm为双层瓷套管。
◆保护管直径和长度规格表
￠16（单层管） | ￠20 | ￠25(双层管) |
总长L | 置深l | 总长L | 置深l | 总长L | 置深l |
300 | 150 | 400 | 250 | 550 | 400 |
350 | 200 | 450 | 300 | 650 | 500 |
400 | 250 | 550 | 400 | 900 | 750 |
450 | 300 | 650 | 500 | 1150 | 1000 |
550 | 400 | 900 | 750 | 1650 | 1500 |
650 | 500 | 1150 | 1000 | 2150 | 2000 |
900 | 750 | 1650 | 1500 |
|
|
1150 | 1000 | 2150 | 2000 |
|
|
◆无固定装置式热电偶
热电偶类别 | 产品型号 | 分度号 | 测温范围℃ | 保护管材料 | 规格 | 接线盒形式 |
总长Lmm |
单支镍铬-镍硅 | WRN-120 | K | 0~800 0~1000 | 不锈钢1Cr18Ni9Ti 不锈钢1Cr25Ni20 | 300 350 400 450 550 650 900 1150 1650 2150 | 防溅式 |
双支镍铬-镍硅 | WRN2-120 |
单支镍铬-铜镍 | WRE-120 | E | 0~600 | 不锈钢1Cr18Ni9Ti |
双支镍铬-铜镍 | WRE2-120 |
单支镍铬-镍硅 | WRN-130 | K | 0~800 0~1000 | 不锈钢1Cr18Ni9Ti 不锈钢1Cr25Ni20 | 防水式 |
双支镍铬-镍硅 | WRN2-130 |
单支镍铬-铜镍 | WRE-130 | E | 0~600 | 不锈钢1Cr18Ni9Ti |
双支镍铬-铜镍 | WRE2-130 |
注：1）热响应时间T0.5＜90秒。
2）保护管材料中打“#”符号表示双支无此牌号材料。
◆2）固定螺纹式热电偶
热电偶类型 | 产品型号 | 分度号 | 测温范围℃ | 保护管材料 | 规格 | 接线盒形式 |
总长Lmm | 置深lmm |
单支镍铬-镍硅 | WRN-220 WRN-220A | K | 0~800 0~1000 | 不锈钢1Cr18Ni9Ti 不锈钢1Cr25Ni20 | 300 350 400 450 550 650 900 1150 1650 2150 | 150 200 250 300 400 500 750 1000 1500 2000 | 防溅式 |
双支镍铬-镍硅 | WRN2-220 WRN2-220A |
单支镍铬-铜镍 | WRE-220 WRE-220A | E | 0~600 | 不锈钢1Cr18Ni9Ti |
双支镍铬-铜镍 | WRE2-220 WRE2-220A |
单支镍铬-镍硅 | WRN-230 | K | 0~800 0~1000 | 不锈钢1Cr18Ni9Ti 不锈钢1Cr25Ni20 | 防水式 |
双支镍铬-镍硅 | WRN2-230 |
单支镍铬-铜镍 | WRE-230 | E | 0~600 | 不锈钢1Cr18Ni9Ti |
双支镍铬-铜镍 | WRE2-230 |
注：1）热响应时间T0.5＜90秒。
2）保护管材料中打“#”符号表示双支无此牌号材料。
3）公称压力：10MPa。
◆固定螺纹型号规格对照表
产品型号 | 固定螺纹规格 |
Mo |
WRN-220 | M27×2 |
WRN-220A | G3/4＂ |
WRN2-220 | M27×2 |
WRN2-220A | G3/4＂ |
WRE-220 | M27×2 |
WRE-220A | G3/4＂ |
WRE2-220 | M27×2 |
WRE2-220A | G3/4＂ |
WRN-230 | M27×2 |
WRN2-230 | M27×2 |
WRE-230 | M27×2 |
WRE2-230 | M27×2 |
◆3）活动法兰式热电偶
热电偶类别 | 产品型号 | 分度号 | 测量范围℃ | 保护管材料 | 规格 | 接线盒形式 |
总长Lmm |
单支镍铬-镍硅 | WRN-320 | K | 0~800 0~1000 | 不锈钢1Cr18Ni9Ti 不锈钢#1Cr25Ni20 | 300 350 400 450 550 650 900 1150 1650 2150 | 防溅式 |
双支镍铬-镍硅 | WRN2-320 |
单支镍铬-铜镍 | WRE-320 | E | 0~600 | 不锈钢1Cr18Ni9Ti |
双支镍铬-铜镍 | WRE2-320 |
单支镍铬-镍硅 | WRN-330 | K | 0~800 0~1000 | 不锈钢1Cr18Ni9Ti 不锈钢#1Cr25Ni20 | 防水式 |
双支镍铬-镍硅 | WRN2-330 |
单支镍铬-铜镍 | WRE-330 | E | 0~600 | 不锈钢1Cr18Ni9Ti |
双支镍铬-铜镍 | WRE2-330 |
注：1）热响应时间T0.5＜90秒。
2）保护管材料中打“#”符号表示双支无此牌号材料。
◆4）固定法兰式热电偶
热电偶类型 | 产品型号 | 分度号 | 测温范围℃ | 保护管材料 | 规格 | 接线盒形式 |
总长Lmm | 置深lmm |
单支镍铬-镍硅 | WRN-420 WRN-420A | K | 0~800 0~1000 | 不锈钢1Cr18Ni9Ti 不锈钢1Cr25Ni20 | 300 350 400 450 550 650 900 1150 1650 2150 | 150 200 250 300 400 500 750 1000 1500 2000 | 防溅式 |
双支镍铬-镍硅 | WRN2-420 |
单支镍铬-铜镍 | WRE-420 WRE-420A | E | 0~600 | 不锈钢1Cr18Ni9Ti |
双支镍铬-铜镍 | WRE2-420 |
单支镍铬-镍硅 | WRN-430 | K | 0~800 0~1000 | 不锈钢1Cr18Ni9Ti 不锈钢1Cr25Ni20 | 防水式 |
双支镍铬-镍硅 | WRN2-430 |
单支镍铬-铜镍 | WRE-430 | E | 0~600 | 不锈钢1Cr18Ni9Ti |
双支镍铬-铜镍 | WRE2-430 |
注：1）热响应时间T0.5＜90秒。
2）保护管材料中打“#”符号表示双支无此牌号材料。
3）公称压力：2.5MPa。
◆固定法兰型号规格对照表
产品型号 | 固定法兰盘规格（专业标准） |
Do | D1 | D2 | H |
WRN-420 | ￠95 | ￠65 | ￠45 | 15 |
WRN-420A | ￠95 | ￠70 | ￠36 | 10 |
WRN2-420 | ￠95 | ￠65 | ￠45 | 15 |
WRE-420 | ￠95 | ￠65 | ￠45 | 15 |
WRE-420A | ￠95 | ￠70 | ￠36 | 10 |
WRE2-420 | ￠95 | ￠65 | ￠45 | 15 |
WRN-430 | ￠95 | ￠65 | ￠45 | 15 |
WRN2-430 | ￠95 | ￠65 | ￠45 | 15 |
WRE-430 | ￠95 | ￠65 | ￠45 | 15 |
WRE2-430 | ￠95 | ￠65 | ￠45 | 15 |
◆5）活动法兰角尺形热电偶
热电偶类别 | 产品型号 | 分度号 | 测量范围℃ | 保护管材料 | 规格 | 接线盒形式 |
总长L×L1mm |
单支镍铬-镍硅 | WRN-520 | K | 0~800 0~1000 | 不锈钢1Cr18Ni9Ti 不锈钢#1Cr25Ni20 | 500×500 750×750 | 防溅式 |
双支镍铬-镍硅 | WRN2-520 |
单支镍铬-铜镍 | WRE-520 | E | 0~600 | 不锈钢1Cr18Ni9Ti |
双支镍铬-铜镍 | WRE2-520 |
单支镍铬-镍硅 | WRN-530 | K | 0~800 0~1000 | 不锈钢1Cr18Ni9Ti 不锈钢#1Cr25Ni20 | 防水式 |
双支镍铬-镍硅 | WRN2-530 |
单支镍铬-铜镍 | WRE-530 | E | 0~600 | 不锈钢1Cr18Ni9Ti |
双支镍铬-铜镍 | WRE2-530 |
注：1）热响应时间T0.5＜90秒。
2）保护管材料中打“#”符号表示双支无此牌号材料。
◆6）固定螺纹锥形保护管热电偶
热电偶类型 | 产品型号 | 分度号 | 测温范围℃ | 保护管材料 | 规格 | 接线盒形式 |
总长Lmm | 置深lmm |
单支镍铬-镍硅 | WRN-621 WRN-621A | K | 0~600 | 不锈钢1Cr18Ni9Ti | 225 250 300 350 400 | 75 100 150 200 250 | 防溅式 |
双支镍铬-镍硅 | WRN2-621 |
单支镍铬-铜镍 | WRE-621 WRE-621A | E | 0~600 | 不锈钢1Cr18Ni9Ti |
双支镍铬-铜镍 | WRE2-621 |
单支镍铬-镍硅 | WRN-631 | K | 0~600 | 不锈钢1Cr18Ni9Ti | 防水式 |
双支镍铬-镍硅 | WRN2-631 |
单支镍铬-铜镍 | WRE-631 | E | 0~600 | 不锈钢1Cr18Ni9Ti |
双支镍铬-铜镍 | WRE2-631 |
注：1）热响应时间T0.5＜90秒。
2）公称压力：30MPa，流速＜80米/秒
◆固定螺纹锥形保护管型号规格对照表
产品型号 | 固定螺纹规格 |
Mo |
WRN-620,621 | M33×2 |
WRN-620A,621A | G1＂ |
WRN2-620,621 | M33×2 |
WRE-621 | M33×2 |
WRE-621A | G1＂ |
WRE2-621 | M33×2 |
WRN-631 | M33×2 |
WRN2-631 | M33×2 |
WRE-631 | M33×2 |
WRE2-631 | M33×2 |
◆焊接固定锥形保护管热电偶
热电偶类型 | 产品型号 | 分度号 | 测温范围℃ | 保护管材料 | 热响应时间T0.5S | 工作端形式 |
单支镍铬-镍硅 | WRN-624 | K | 0~600 | 不锈钢1Cr18Ni9Ti | ＜20 | 接壳式 |
WRN-625 | ＜30 | 绝缘式 |
单支镍铬-铜镍 | WRE-624 | E | ＜20 | 接壳式 |
WRE-625 | ＜30 | 绝缘式 |
注：1）防水式接线盒。
2）公称压力：30MPa，流速：＜80m/s
